در صنعت ساختوساز مدرن، پایدارسازی خاک و سازهها یکی از مهمترین چالشهای مهندسی عمران محسوب میشود. با افزایش پروژههای عمیقسازی و گودبرداری در مناطق شهری نیاز به روشهای ایمن و کارآمد برای جلوگیری از ریزش دیوارهها و حفظ پایداری سازههای مجاور بیش از پیش احساس میشود. سیستم سولجر (Soldier Pile) بهعنوان یکی از روشهای پیشرفته و پرکاربرد در پایدارسازی گودها و دیوارههای خاکی نقش کلیدی در اجرای پروژههای عمرانی ایفا میکند. این سیستم که از ترکیب ستونهای فلزی یا بتنی و المانهای افقی تشکیل شده است به دلیل انعطافپذیری، اقتصادی بودن و قابلیت اجرا در شرایط مختلف مورد توجه مهندسان قرار گرفته است. در این مقاله از جک و قالب حسنی به بررسی جامع سیستم سولجر، اجزای آن، مزایا، کاربردها، روشهای اجرا، چالشها و چشمانداز آینده آن پرداخته خواهد شد.

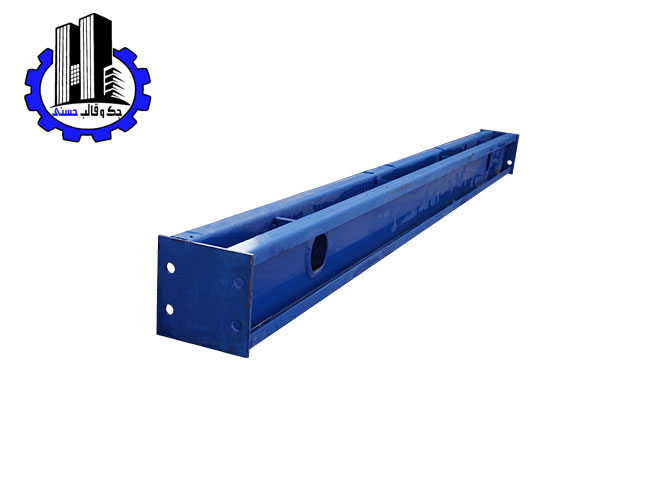

سیستم سولجر چیست؟
سیستم سولجر یک روش پایدارسازی خاک است که در آن ستونهای عمودی (معمولاً پروفیلهای فولادی H شکل یا I شکل) بهصورت منظم در خاک کوبیده یا نصب میشوند تا دیوارههای گود یا خاکریز را پایدار کنند. این ستونها که بهعنوان “سولجر پایل” شناخته میشوند در فواصل مشخص (معمولاً 1.5 تا 3 متر) قرار گرفته و با المانهای افقی مانند تختههای چوبی، پانلهای بتنی پیشساخته یا ورقهای فولادی (به نام لگینگ یا Lagging) تکمیل میشوند. در برخی موارد برای افزایش مقاومت در برابر فشار خاک از مهارهای کششی (انکرها) یا پشتبندهای مورب استفاده میشود. این سیستم بهویژه در گودبرداریهای عمیق، پروژههای زیرساختی و سازههای موقت کاربرد دارد.
تاریخچه و تکامل سیستم سولجر
استفاده از سیستمهای مشابه سولجر به قرنها پیش بازمیگردد، زمانی که بشر برای پایدارسازی خاک در ساختوسازهای اولیه از تیرهای چوبی و تختهها استفاده میکرد. با این حال سیستم سولجر مدرن با پیشرفت فناوری فولاد و ماشینآلات سنگین در قرن بیستم توسعه یافت. در دهههای 1950 و 1960 با افزایش پروژههای شهری در اروپا و آمریکا استفاده از پروفیلهای فولادی و تکنیکهای پیشرفته گودبرداری این سیستم را به یکی از روشهای استاندارد در مهندسی ژئوتکنیک تبدیل کرد. امروزه با بهرهگیری از نرمافزارهای طراحی و مواد نوین، سیستم سولجر به شکلی کارآمدتر و ایمنتر اجرا میشود.
اجزای اصلی سیستم سولجر
سیستم سولجر از اجزای مختلفی تشکیل شده است که هر یک نقش خاصی در پایداری سازه ایفا میکنند:
ستونهای سولجر (Soldier Piles): این ستونها معمولاً از پروفیلهای فولادی H یا I شکل ساخته شده و بهصورت عمودی در خاک نصب میشوند. در برخی موارد از ستونهای بتنی پیشساخته یا شمعهای درجا نیز استفاده میشود.
لگینگ (Lagging): المانهای افقی که بین ستونها قرار میگیرند و فشار خاک را به ستونها منتقل میکنند. لگینگها میتوانند از جنس چوب، بتن پیشساخته یا فولاد باشند.
مهارها (Anchors یا Tiebacks): کابلها یا میلههای کششی که در خاک پشت دیواره نصب شده و نیروی مقاوم در برابر فشار خاک را تأمین میکنند.
پشتبندها (Wales): المانهای افقی که برای توزیع یکنواخت بار مهارها به ستونها استفاده میشوند.
سیستم زهکشی: برای جلوگیری از تجمع آب پشت دیواره از لولههای زهکشی یا مصالح ژئوتکستایل استفاده میشود.
ویژگیهای سولجر
سیستم سولجر به دلیل ویژگیهای منحصربهفرد خود در پروژههای عمرانی مورد توجه قرار گرفته است:
اقتصادی بودن: در مقایسه با روشهای دیگر مانند دیوارهای دیافراگمی هزینه کمتری دارد.
سرعت اجرا: نصب ستونها و لگینگها با تجهیزات مدرن بهسرعت انجام میشود و زمان پروژه را کاهش می دهد.
انعطافپذیری طراحی: این سیستم برای انواع خاکها (از خاکهای رسی تا ماسهای) و شرایط پروژه مناسب است.
قابلیت بازیافت: امکان استفاده مجدد از ستونهای فولادی در پروژههای دیگر.
قابلیت استفاده موقت یا دائم: این سیستم هم برای پایدارسازی موقت (مانند گودبرداری) و هم برای سازههای دائمی (مانند دیوارهای حائل) کاربرد دارد.
کاهش اختلال در محیط اطراف: به دلیل نیاز به فضای کاری کمتر این سیستم برای مناطق شهری مناسب است.
در مجموع، سیستم سولجر بهعنوان یک روش کارآمد و قابلاعتماد نقش مهمی در تضمین ایمنی و پیشرفت پروژههای عمرانی ایفا میکند و برای گودبرداریهای با عمق متوسط (تا حدود 15 متر) و شرایط خاکی متنوع بسیار مناسب است.
مزایای استفاده از سیستم سولجر
استفاده از سیستم سولجر مزایای متعددی را برای پروژههای عمرانی به همراه دارد که از جمله آنها می توانیم به موارد زیر اشاره کنیم:
کاهش هزینهها: استفاده از پروفیلهای استاندارد و امکان بازیافت مواد هزینههای پروژه را کاهش میدهد.
سرعت بالا در اجرا: نصب سریع ستونها و لگینگها زمان اجرای پروژه را کوتاه میکند.
انطباق با شرایط مختلف: این سیستم در خاکهای با مقاومت کم تا متوسط و حتی در حضور آب زیرزمینی قابلاجرا است.
حداقل تأثیر بر سازههای مجاور: با کنترل دقیق تغییرشکلها ریسک آسیب به ساختمانهای اطراف کاهش مییابد.
قابلیت بازیافت: ستونهای فولادی و برخی لگینگها پس از اتمام پروژه قابل بازیافت و استفاده مجدد هستند.
معایب سیستم سولجر
با وجود مزایای متعدد سیستم سولجر با چالشها و معایبی نیز مواجه است که از جمله آنها می توانیم به موارد زیر اشاره کنیم:
محدودیت در گودهای عمیق: برای گودبرداریهای بیش از 15 متر ممکن است نیاز به روشهای مکمل مانند دیوارهای دیافراگمی باشد.
نیاز به تجهیزات سنگین: نصب ستونها و مهارها نیازمند ماشینآلات تخصصی است.
تأثیر آب زیرزمینی: در خاکهای اشباع نیاز به زهکشی دقیق و کنترل نشت آب وجود دارد.
تغییرشکلهای احتمالی: در خاکهای نرم احتمال تغییرشکل دیوارهها وجود دارد که نیاز به طراحی دقیق دارد.
کیفیت مصالح: استفاده از پروفیلهای غیراستاندارد یا لگینگهای نامناسب میتواند ایمنی سیستم را کاهش دهد.
از سولجر در چه مکان هایی استفاده می شود؟
سیستم سولجر به دلیل انعطافپذیری، سرعت اجرا و صرفه اقتصادی در پروژههای مختلفی مورد استفاده قرار میگیرد. مهمترین کاربردهای آن شامل موارد زیر است:
گودبرداریهای شهری: پایدارسازی دیوارههای گود در ساخت برجها، پارکینگهای زیرزمینی، ایستگاههای مترو و مجتمعهای تجاری بهویژه در مناطق پرتراکم که فضای کاری محدود است.
دیوارهای حائل: ساخت دیوارهای موقت یا دائم در پروژههای جادهسازی، پلسازی و تثبیت خاک کنار بزرگراهها یا مناطق شیبدار
پایدارسازی شیبها: در مناطق کوهستانی یا پروژههای معدنی برای جلوگیری از ریزش خاک از سیستم سولجر استفاده می شود.
سازههای ساحلی: احداث دیوارهای محافظ برای جلوگیری از فرسایش سواحل، ساخت اسکلهها و تأسیسات بندری در برابر فشار آب و خاک اشباع
پروژههای زیرساختی: استفاده در تونلسازی، خطوط راهآهن و تأسیسات صنعتی برای پایدارسازی خاک در حین حفاری یا ساخت
پروژههای صنعتی و معدنی: پایدارسازی دیوارهها در کارخانهها، انبارها و سایتهای معدنی برای جلوگیری از ریزش مواد یا خاک
بازسازی و تقویت سازهها: تقویت دیوارههای قدیمی یا پایدارسازی خاک اطراف سازههای موجود در پروژههای بازسازی
این سیستم بهویژه در شرایطی که خاک دارای مقاومت متوسط تا کم است، گودبرداریها عمیق نیستند (معمولاً تا 15 متر) و نیاز به روشی سریع و اقتصادی وجود دارد کاربرد گستردهای دارد.
روش اجرای سیستم سولجر
در مرحله اول مطالعات اولیه ای شامل بررسی شرایط خاک، سطح آب زیرزمینی و بارهای وارده با استفاده از آزمایشهای ژئوتکنیکی انجام می شود پس از آن در مرحله دوم به سراغ طراحی سیستم که شامل تعیین فاصله ستونها، عمق نفوذ، نوع لگینگ و مهارها با استفاده از نرمافزارهایی مانند Plaxis یا GeoStudio می شود می رویم و پس از آن در مرحله سوم نصب ستون ها که شامل کوبیدن یا حفاری و نصب ستونهای فولادی یا بتنی در خاک است انجام می شود. در چهرمین مرحله نصب لگینگ از جمله قرار دادن تختهها یا پانلهای افقی بین ستونها با پیشرفت گودبرداری انجام می شود و در مرحله پنجم نصب مهارها یا پشتبندها(در صورت نیاز نصب انکرها یا المانهای تقویتی برای افزایش مقاومت) انجام می شود و در آخرین مرحله زهکشی و تکمیل که شامل اجرای سیستم زهکشی و اقدامات نهایی برای جلوگیری از نفوذ می شود صورت می پذیرد.
مقایسه سیستم سولجر با سایر روشهای پایدارسازی
در مقایسه با دیوارهای دیافراگمی سیستم سولجر هزینه کمتر و اجرای سریعتری دارد اما برای گودهای عمیق یا خاکهای بسیار سست کارایی کمتری دارد. نسبت به روش نیلینگ و انکراژ، سولجر نیاز به فضای کمتری در سطح زمین دارد و برای مناطق شهری مناسبتر است. در مقایسه با دیوارهای سپری سیستم سولجر انعطافپذیری بیشتری در طراحی و اجرا ارائه میدهد.
نکات کلیدی در طراحی و اجرای سیستم سولجر
برای موفقیت در اجرای سیستم سولجر توجه به موارد زیر ضروری است:
مطالعات ژئوتکنیکی دقیق: شناخت دقیق خاک و شرایط محیطی برای طراحی ایمن حیاتی است.
انتخاب مصالح باکیفیت: استفاده از پروفیلهای فولادی استاندارد و لگینگهای مقاوم یک امر حیاتی و مهم در اجرای این سیستم است.
نظارت مستمر: پایش تغییرشکلها و فشارهای وارده در حین اجرا برای جلوگیری از حوادث حتما باید صورت گیرد.
مدیریت آب زیرزمینی: طراحی سیستم زهکشی مناسب برای جلوگیری از تجمع آب یکی دیگر از نکات مهم در اجرای سیستم سولجر است.
رعایت استانداردها: استفاده از آییننامههای معتبر مانند Eurocode یا AASHTO در طراحی باید مورد توجه قرار گیرد.
آینده سیستم سولجر
با پیشرفت فناوریهای مهندسی ژئوتکنیک انتظار میرود که این سیستم در آینده کارآمدتر و پایدارتر شود. استفاده از مواد کامپوزیتی بهجای فولاد، توسعه نرمافزارهای پیشرفتهتر برای مدلسازی خاک و سازه و بهرهگیری از حسگرهای هوشمند برای پایش لحظهای از جمله نوآوریهای احتمالی در این حوزه هستند. همچنین با افزایش تمرکز بر پایداری زیستمحیطی، استفاده از مصالح بازیافتی و روشهای کمکربن در اجرای سیستم سولجر رواج بیشتری خواهد یافت.
قیمت سولجر
قیمت سولجر با توجه به عوامل مختلفی تعیین می شود که از جمله آنها می توانیم به نوع ورق استفاده شده برای ساخت سولجر و همچنین ضخامت این ورق اشاره کنیم که با توجه به کیفیت متفاوتی که دارد باعث تغییر قیمت سولجر می شود. مورد دیگری که باعث تعیین قیمت سولجر می شود و ابعاد و اندازه های این نوع قالب است و این محصول با توجه به وزنی که دارد قیمت گذاری شده و به ازای هر کیلوگرم قیمت مشخصی دارد. با توجه به نوسانات قیمت بازار آهن آلات برای اطلاع از قیمت روز این وسیله می توانید با شماره های موجود در سایت جک و قالب حسنی تماس بگیرید و استعلام قیمت محصول مورد نیاز خود را بگیرید.

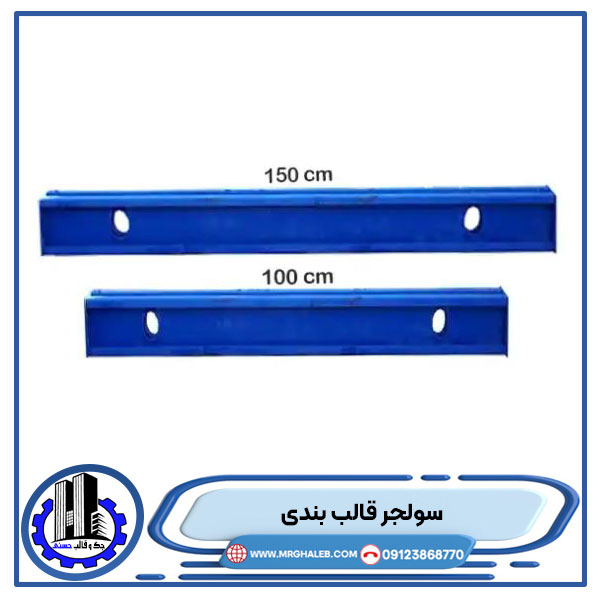

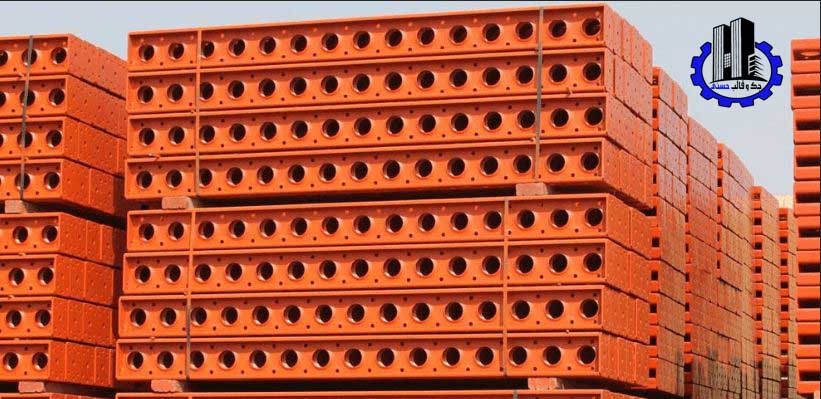

خرید سولجر قالب بندی
خرید سولجر می تواند هم به صورت حضوری و مراجعه به فروشگاههای مختلف در سطح کشور صورت گیرد و هم می توانید سولجر قالب بندی را از فروشگاههای اینترنتی و به صورت آنلاین سفارش دهید، نکته مهم هنگام خرید سولجر قالب بندی خرید از فروشگاههای معتبر است تا محصولی با کیفیت خوب و مناسب به دست شما عزیزان برساند. یکی از بهترین و معتبرترین فروشگاههای کشور در زمینه فروش محصولات مربوط به ساخت و ساز فروشگاه جک و قالب حسنی است که انواع مختلف سولجر را در ابعاد مختلف با بهترین قیمت و کیفیت در فروشگاه خود موجود کرده است که شما عزیزان می توانید چه به صورت مراجعه حضوری و چه به صورت اینترنتی اقدام به تهیه آن نمایید. قبل از هرچیز شما عزیزان باید با توجه به نیاز پروژه خود تعداد سولجر مورد نیاز پروژه خود را تعیین کنید و سپس با تماس با شماره های موجود در سایت محصول مورد نیاز خود را سفارش دهید.
کلام آخر
سیستم سولجر بهعنوان یکی از روشهای کلیدی در پایدارسازی گودها و دیوارههای خاکی، ترکیبی از کارایی، انعطافپذیری و صرفه اقتصادی را ارائه میدهد. این سیستم با ویژگیهایی مانند سرعت اجرا، قابلیت استفاده در شرایط مختلف و کاهش تأثیرات بر محیط اطراف به یکی از گزینههای اصلی در پروژههای عمرانی تبدیل شده است. با این حال موفقیت در اجرای این سیستم به طراحی دقیق، انتخاب مصالح مناسب و نظارت مستمر بستگی دارد. با توجه به پیشرفتهای فناوری و نیاز روزافزون به روشهای پایدارسازی ایمن، سیستم سولجر در آینده نقش پررنگتری در صنعت ساختوساز ایفا خواهد کرد و بهعنوان یک راهکار نوین به توسعه زیرساختهای شهری و صنعتی کمک خواهد نمود.
